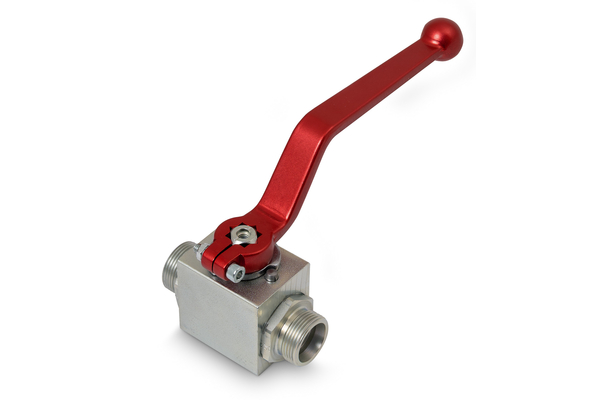

KHB-12L-10
Blockkugelhahn

Produktinformationen

• Technische Daten

  DN:	10
  Betriebsdruck [bar]:	500
  Gewinde + Norm:	DIN 2353, leichte Reihe, ISO 8434-1
  Anschluss-Gewinde [GA]:	M18x1.5
  Rohr-Ø R [mm]:	12
  L [mm]:	74
  Hebellänge [R] [mm]:	115
  B [mm]:	32
  H1 [mm]:	17,5
  H [mm]:	38
  GL [mm]:	11
  Oberfläche:	brüniert
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwellendichtung:	NBR
